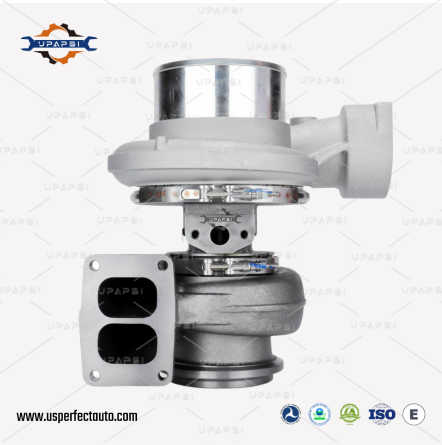

Турбокомпрессор S410SX для тяжелых грузовиков: инженерный анализ OEM и вторичного рынка

The S410SX турбокомпрессорявляется одной из наиболее часто используемых турбоплатформ для тяжелых условий эксплуатации на рынках коммерческих автомобилей как в Европе, так и в Северной Америке. На ней представлены такие бренды грузовых автомобилей, как Scania, Volvo, MAN и Freightliner, которые используют двигатели объемом от 11 до 16 литров. Его цель не только заключается в обеспечении стабильного давления наддува при работе с большими нагрузками, но также помогает современным логистическим паркам соответствовать требованиям по выбросам, стандартам экономии топлива и характеристикам долговечности.

В этой статье представлено как рыночное применение, так и инженерный анализ с точки зрения различий между OEM-рынком и послепродажным обслуживанием в секторе тяжелых грузовиков.

1. Сценарии применения S410SX в тяжелых условиях

Тяжелые грузовики работают в самых тяжелых условиях в автомобильном секторе. Дальние перевозки, трансграничные грузоперевозки, строительная логистика и перевозки по горным маршрутам предъявляют значительные требования к характеристикам двигателей.S410SXразработан для обеспечения надежности даже при:

Непрерывная работа с полной нагрузкой

Температура выхлопных газов 1200–1400°C.

Длительная езда на высокой скорости

Частые остановочные операции (городская доставка, портовая логистика)

Суровый климат, такой как жара пустыни или зимний холод.

Благодаря такой надежности платформа S410SX стала одной из наиболее часто используемых мировых OEM-производителей с турбокомпрессорами.

2. Технические характеристики платформы S410SX.

2.1 Конструкция турбинной стороны

В турбинном колесе обычно используются жаропрочные нирезистовые сплавы, обеспечивающие высокое сопротивление ползучести при повышенных температурах выхлопных газов. Контур колеса разработан для обеспечения стабильного крутящего момента в диапазоне средних и низких оборотов, что соответствует требованиям к кривой крутящего момента дизельных двигателей большой мощности.

Спиральная геометрия обеспечивает плавное распределение потока газа, что снижает противодавление и способствует повышению топливной экономичности. Многие OEM-версии имеют термостойкое покрытие или защиту, полученную методом плазменного напыления.

2.2 Конструкция со стороны компрессора

В колесе компрессора используется кованый фрезерованный алюминий (FMW) или литой алюминий, в зависимости от спецификации OEM. Версии FMW обеспечивают лучший запас по скачкам напряжения и более высокую эффективность при высоких уровнях наддува. Канал потока внутри корпуса компрессора оптимизирован для:

Снижение аэродинамических потерь

Улучшенный переходный отклик

Более эффективная подача воздуха при частичной нагрузке

Эти функции необходимы для автопарков, которым необходимы стабильные эксплуатационные характеристики и более низкий расход топлива.

2.3 Корпус подшипника и основная конструкция

S410SX CHRA обычно использует:

Полностью плавающие опорные подшипники

Усиленный сепаратор подшипника

Корпус подшипника с водяным охлаждением (на большинстве OEM-блоков)

Упорные подшипники высокой грузоподъемности

Эти элементы конструкции обеспечивают долговечность при дальних перевозках, превышающих 800 000 км.

3. OEM против вторичного рынка: технические различия в S410SX

Этот раздел является центральным в статье. OEM и вторичный рынокS410SX турбинымогут выглядеть одинаково снаружи, но у них есть большие различия в конструкции. Такие вещи, как качество материала, точность его обработки, точность подбора расхода и допуски для настроек привода — все это сильно различается. И эти различия в конечном итоге влияют на надежность, расход топлива и сумму, которую вы потратите на долгосрочное обслуживание.

3.1 Существенные различия

OEM-турбины изготавливаются из сертифицированных партий материалов — их металлический состав полностью прослеживается. Ключевые детали, такие как колесо турбины, колесо компрессора, шейки и компоненты тяги, проходят строгие испытания, в том числе:

Усталостные испытания

Испытание на термический удар

Испытания на химическую коррозию

Турбины вторичного рынка функционально работают нормально, но в них часто используются стандартные материалы вместо сплавов, адаптированных к двигателю. Это переводится как:

Термостойкость, которая немного менее надежна

Изнашивается быстрее при повторяющихся нагрузках

Не справляется с внезапными скачками температуры выхлопных газов.

3.2 Обработка и точность

Обработка OEM обычно соответствует этим жестким допускам:

Прямолинейность вала: <3 микрон

Точность баланса: <1 мг

Концентричность отверстия/корпуса: <5 микрон

Такая высокая точность снижает вибрацию, шум и преждевременный износ деталей.

Детали вторичного рынка имеют допуски, подходящие для регулярного использования, но они не могут обеспечить такую ​​же точность. Большую часть времени вы заметите:

Турбо-лаг может быть немного хуже

CHRA не просуществует так долго

Они могут без проблем выдерживать большую вибрацию.

Тем не менее, ведущие бренды послепродажного обслуживания могут довольно близко приблизиться к производительности OEM, что особенно хорошо для автопарков, стремящихся снизить затраты.

3.3 Различия приводов (электронных и пневматических) | ЮТК Аэроспейс Системс Лтд.

В приводах вторичного рынка часто используются универсальные платы управления, которые позволяют снизить стоимость и одновременно повысить совместимость; однако иногда может потребоваться повторное обучение или калибровка ЭБУ.

3.4 Согласование потоков

OEM-блоки тестируются непосредственно на стендах для конкретных двигателей. Это гарантирует, что каждая турбина точно соответствует:

Карта компрессоров OEM

Требования OEM к потоку турбины

Выбросы и реакции системы EGR

Согласование потока послепродажного обслуживания работает, но может находиться в пределах ±3% от карт OEM.

3.5 Различия в долговечности

Целевой срок службы OEM: 700 000–1 000 000 км.

Целевой срок службы послепродажного обслуживания: 300 000–600 000 км.

Эта разница является ключевым фактором для автопарков, выбирающих между более низкой стоимостью и долгосрочной надежностью.

4. Применение на рынке: почему S410SX доминирует в сегменте тяжелых грузовиков

4.1 Совместимость с основными OEM-платформами

S410SX поддерживает двигатели большой мощности, используемые:

Scania (платформы 13L и 16L)

Вольво (ФХ/ФМ)

ЧЕЛОВЕК (Д26/Д28)

Freightliner (через системы, совместимые с Detroit Diesel)

Такая широкая совместимость делает эту модель востребованной во всем мире.

4.2 Вклад в топливную эффективность

Хорошо настроенный S410SX может улучшить BSFC двигателя на 2–4%, что значительно снижает эксплуатационные расходы для крупных автопарков.

4.3 Удобство обслуживания

Модульная структура CHRA обеспечивает быструю замену, сокращая время простоя и экономя затраты логистических компаний.

5. Выбор S410SX OEM или вторичного рынка: практическое руководство для автопарков

Менеджерам автопарков будет разумно выбрать OEM, если их автопарк требует максимальной надежности в сложных условиях, еще находится на гарантии или строгие требования к выбросам; с другой стороны, когда основной целью является контроль затрат или когда окружающая среда мягкая, с менее строгими стандартами выбросов и достаточными возможностями внутреннего технического обслуживания. Вместо этого при выборе запасных частей для вторичного рынка следует сосредоточиться на контроле затрат.

Это принятие решения f
